I. Агляд праекта

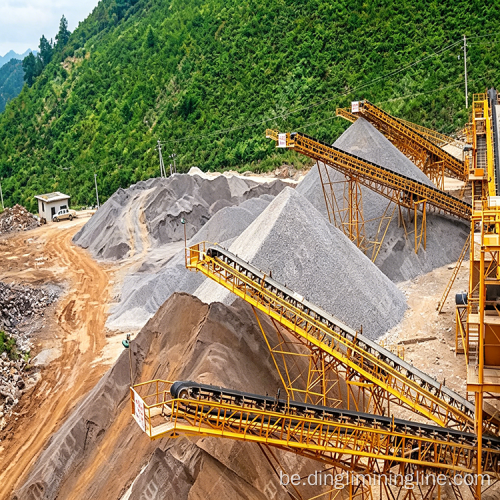

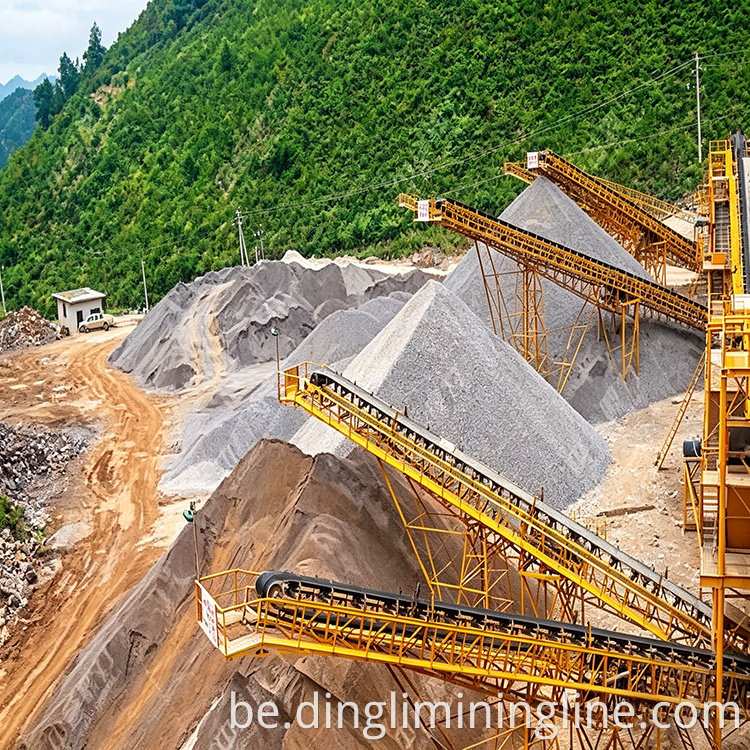

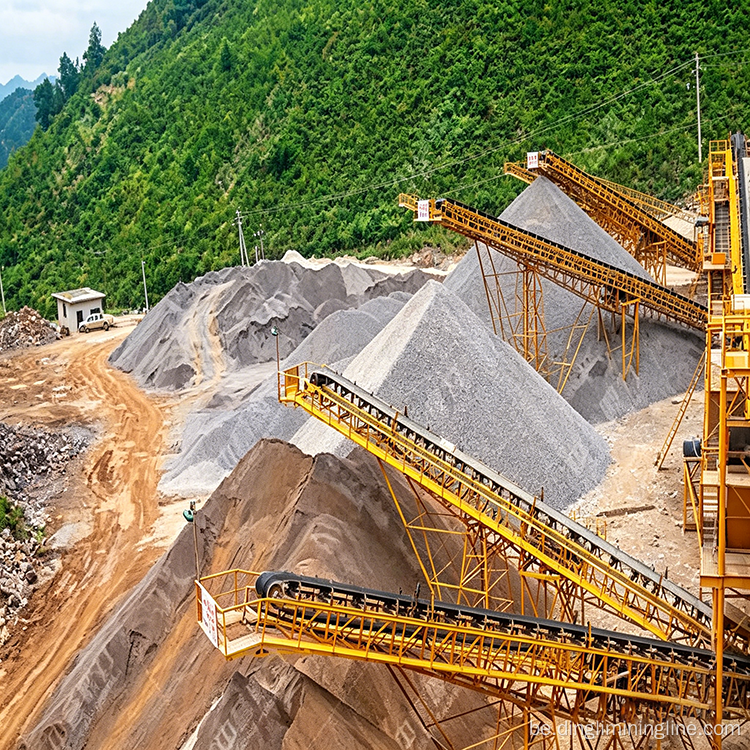

Гэтая лінія па вытворчасці будаўнічага пяску прадукцыйнасцю 800 тон у гадзіну была распрацавана і пабудавана Zhongyu Dingli для шахты вапняка і блакітнага каменя ў Люпаншуй, Гуйчжоу. Канфігурацыя ўсёй лініі простая, з асноўным абсталяваннем, якое складаецца з вібрацыйнага сілкавальніка, звышмагутнай малаткавай драбнілкі PCZ1620, фармовачнай драбнілкі XPC1216, некалькіх круглых вібрасітаў, а таксама істужачных канвеераў і двухротарнай машыны для вытворчасці пяску.
Малатковая драбнілку служыць асноўнай драбнілкай, за якой ідзе фармовачная драбнілка для дробнага драбнення. Дзякуючы двум этапам прасейвання, лінія можа вырабляць некалькі спецыфікацый прыродных запаўняльнікаў і прамысловага пяску. Акрамя таго, форму часціц на выхадзе можна рэгуляваць, а эфектыўнасць вытворчасці высокая; гэта рашэнне лічыцца эканамічна эфектыўным для праектаў з такім узроўнем вытворчых магутнасцей.
II. Тэхнічныя характарыстыкі абсталявання
Вібрацыйны фідэр (DLZGC1550Z)

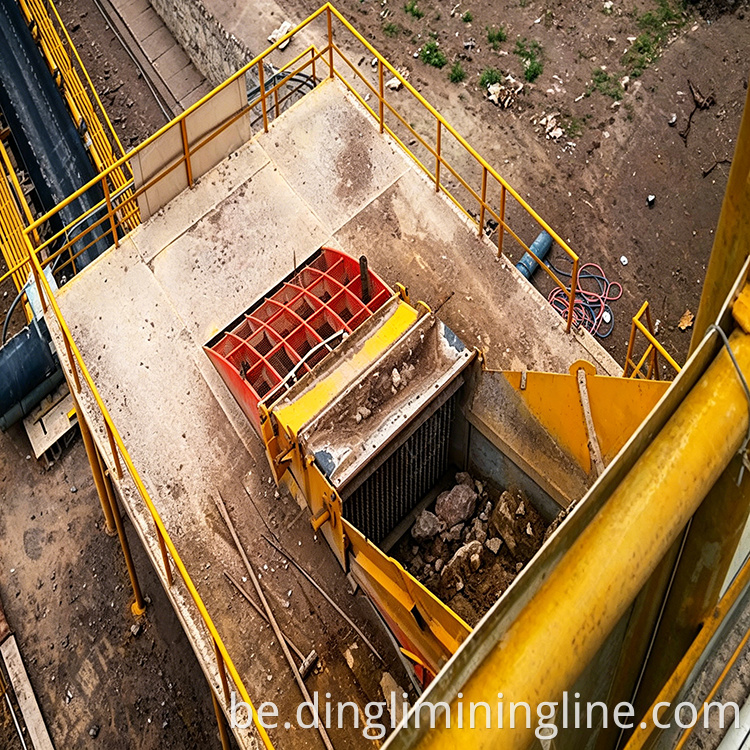

Сістэма падачы пачынаецца з вібрацыйнага сілкавальніка вялікай магутнасці мадэлі DLZGC1550Z прадукцыйнасцю ад 400 да 900 тон у гадзіну. Ён цалкам здольны карміць наступныя драбнілкі са стабільнай хуткасцю.
Малатковая драбнілку (PCZ1620)
Асноўным агрэгатам з'яўляецца звышмагутная малаткавая драбнілка PCZ1620, здольная перапрацоўваць ад 800 да 1000 тон сыравіны ў гадзіну. Для парод сярэдняй цвёрдасці, такіх як вапняк і блакітны камень, ён можа дасягнуць адпаведнага першаснага драбнення за адзін праход, фактычна завяршаючы першасны этап драбнення за адзін раз.
Ударная драбнілка для фармавання (XPC1216)
XPC1216 у першую чаргу адказвае за дробнае драбненне і фармоўку з прадукцыйнасцю прыкладна ад 400 да 500 тон у гадзіну. Ён дадаткова ачышчае груба здробнены матэрыял і акругляе форму часціц, што прыводзіць да вельмі невялікай колькасці іголападобных або лускаватых часціц.
Грохоты вібрацыйныя
Працэс скрынінга дзеліцца на два этапы. На першаснай стадыі прасейвання выкарыстоўваюцца два кругавых вібрасіта 3YKZ2670, кожны з прадукцыйнасцю ад 280 да 400 тон у гадзіну; На другой чарзе таксама выкарыстоўваюцца два грохоты мадэлі 3YKZ2070 прадукцыйнасцю аднаго агрэгата ад 240 да 300 тон у гадзіну. Чатыры грохоты працуюць у каардынацыі для вытворчасці будаўнічых агрэгатаў розных характарыстык.
Двухротарная машына для вытворчасці пяску (дадаткова)
Калі патрабуецца высакаякасны выраблены пясок, гэтую лінію можна інтэграваць з двухротарнай машынай для вытворчасці пяску Zhongyu Dingli серыі ZSJ. У гэтай машыне для вытворчасці пяску два ротара круцяцца ў процілеглых кірунках. Матэрыял, які паступае ў машыну, спачатку трапляе ў першы ротар, набіраючы кінетычную энергію перад сутыкненнем з другім ротарам. Сумесная хуткасць двух патокаў прыводзіць да высокага выхаду пяску. Калі памер падачы кантралюецца ніжэй за 30 мм, адна ўстаноўка ZSJ1416 дасягае гадзіннай прадукцыйнасці ад 210 да 280 тон. Памер ячэек экрана рэгулюецца, што дазваляе гнутка кантраляваць модуль дробнасці гатовага пяску, што робіць яго прыдатным як для ўнутранага, так і для экспартных рынкаў.
Істужачныя канвееры
Адпаведныя істужачныя канвееры транспартуюць здробнены і прасеяны матэрыял у адпаведныя склады. Абсталяванне размешчана ў кампактнай серыйнай канфігурацыі, што пазбаўляе ад неабходнасці бязладных прамежкавых перадач.
III. Асноўныя працэсы і дызайн
Двухступеньчатая драбненне з прамежкавым фармаваннем

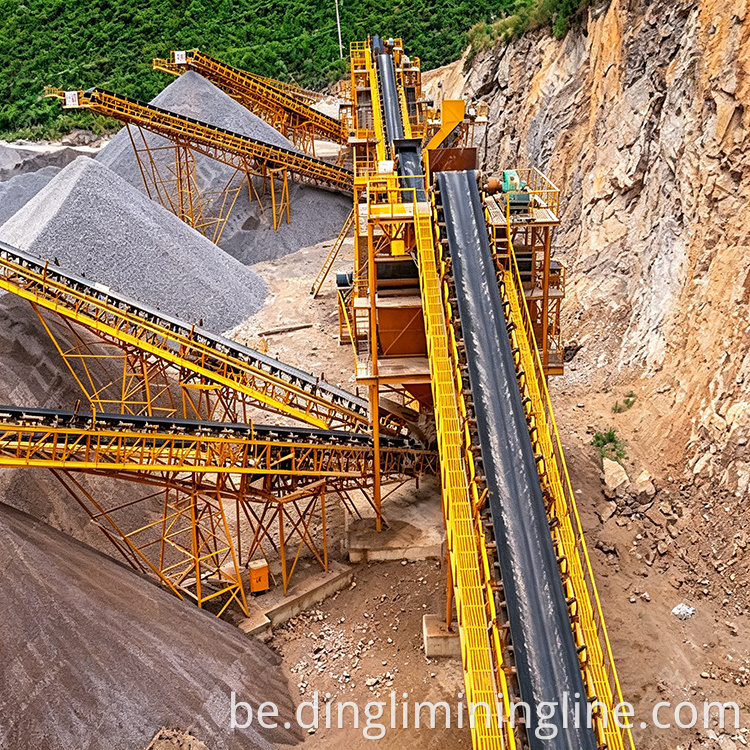

Гэтая канфігурацыя падзяляе першаснае і другаснае драбненне: звышмоцная малаткавая драбнілку выконвае першаснае драбненне, а затым XPC1216 для фармавання. Замест таго, каб выконваць усе задачы на адной машыне, гэты падыход забяспечвае высокую прапускную здольнасць і кантраляваную форму часціц. Атрыманы шчэбень мае менш вострых краёў, што робіць яго больш папулярным на будаўнічым рынку.
Двухэтапны адбор, некалькі адзнак за адзін праход
Чатыры экраны арганізаваны ў дзве групы не толькі па колькасці, але і стратэгічна падабраныя для задавальнення патрабаванняў да прагляду на кожным этапе. Паступова прасейваючы кожны пласт, некалькі спецыфікацый гатовай прадукцыі могуць быць падзеленыя адначасова, пазбаўляючы ад неабходнасці перамяшчэння матэрыялу наперад і назад і забяспечваючы высокую эфектыўнасць прасейвання.
Сістэма з замкнёным контурам з модулем вытворчасці пяску
Калі ўбудаваны двухротарны вытворца пяску, уся сістэма ператвараецца ў замкнёны цыкл, які ўключае «драбненне + выраб пяску + прасейванне». Негабарытны матэрыял, які не адпавядае патрабаванням, вяртаецца на перапрацоўку на драбнілку, а на захоўванне адпраўляецца толькі кваліфікаваны. Гэта пазбаўляе ад адходаў і дазваляе гнутка наладжваць форму часціц — можна вырабляць шчэбень з рознымі памерамі часціц або пераходзіць у рэжым высокай прадукцыйнасці, каб спецыялізавацца на вырабленым пяску.
Недарагая і эфектыўная праца
З-за скарачэння колькасці машын і ўпарадкаванага працэсу агульны аб'ём інвестыцый ва ўсю лінію сціплы. Камбінацыя звышмоцнай малатокавай драбнілкі і фармовачнай драбнілкі пазбаўляе ад неабходнасці ў адной або дзвюх вялікіх машынах у параўнанні з традыцыйнай устаноўкай щековай драбнілкі і ўдарнай драбнілкі. Гэта таксама скарачае канвеерную стужку, зніжаючы як выдаткі на электраэнергію, так і выдаткі на тэхнічнае абслугоўванне.
