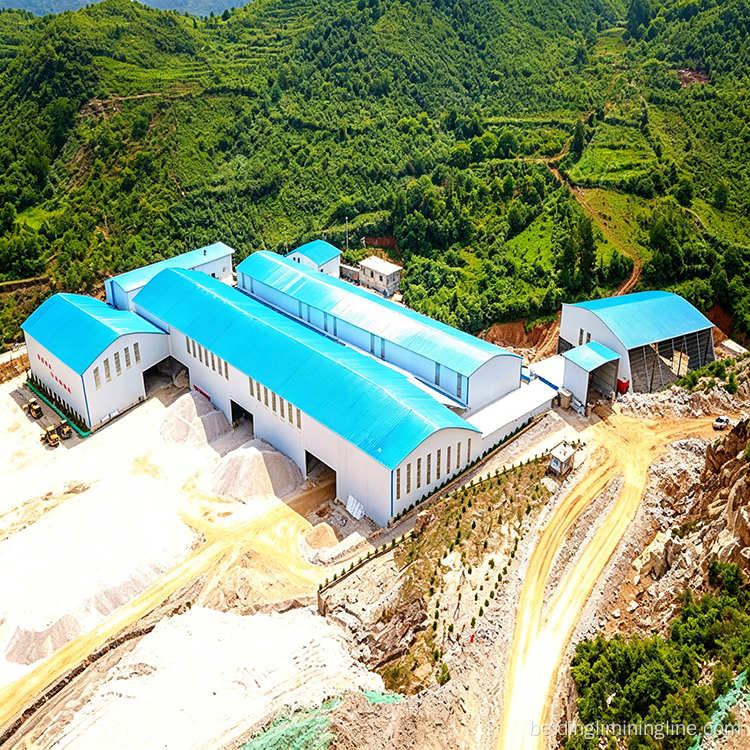

Гэтая лінія драбнення і вытворчасці пяску блакітнага каменя магутнасцю 1000 тон у гадзіну была пабудавана Zhongyu Dingli для кампаніі Kaishishunhe Building Materials Co., Ltd. у новым раёне Гуйань. Будучы новым раёнам нацыянальнага ўзроўню, Гуйань мае штогадовы пікавы попыт на пясок і запаўняльнікі да 40 мільёнаў тон. Кліент выбраў пляцоўку, прылеглую да рынку, што дазваляе пастаўляць гатовую прадукцыю з гэтай лініі непасрэдна ў інфраструктурныя аб'екты новага раёна.

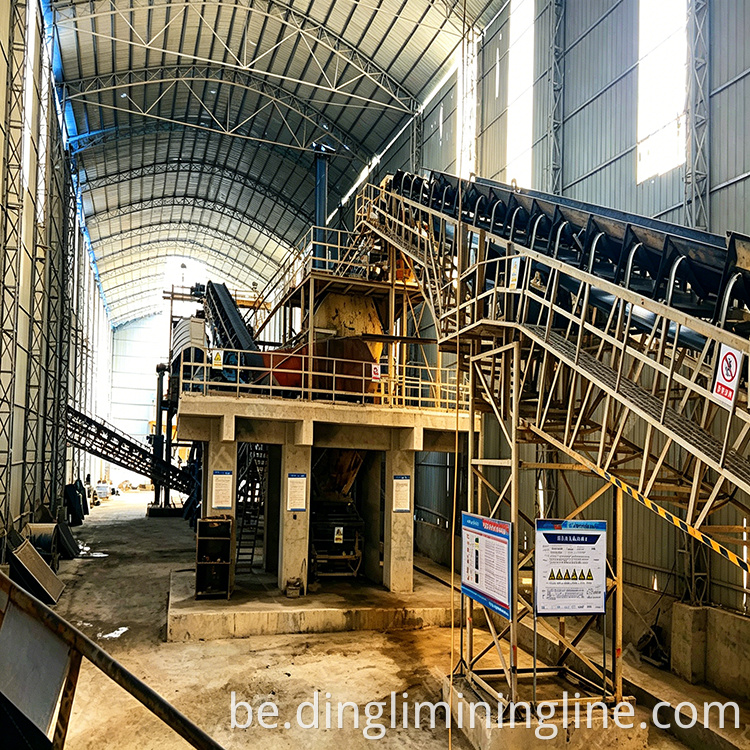

Zhongyu Dingli ўзяў на сябе ўвесь праект у якасці EPC-падрадчыка, займаючыся грамадзянскім будаўніцтвам, пастаўкай абсталявання і ўстаноўкай у адзіным інтэграваным пакеце. Цалкам закрытая канструкцыя ўключае сістэмы збору пылу, якія забяспечваюць улоўліванне пылу на ўсіх этапах ад падачы, драбнення і прасейвання да вытворчасці і захоўвання пяску. Выхад ўключае некалькі тыпаў запаўняльнікаў, такіх як 05, 12 і 13, якія ахопліваюць стандартныя характарыстыкі, якія звычайна выкарыстоўваюцца на будаўнічым рынку. Bluestone - гэта матэрыял сярэдняй цвёрдасці і высокай далікатнасці; малатковае драбнілку забяспечвае высокую эфектыўнасць і нізкі кошт за тону. Ніжэй мы разбяром канфігурацыю і дызайн.
1. Канфігурацыя абсталявання
Згодна са спісам абсталявання на афіцыйным сайце, дэталі канфігурацыі гэтай лініі наступныя:
Вібрацыйны сілкавальнік: DLZGC2050, 1 шт., 800–1500 т/гадз, магутнасць 22 × 2 кВт. Маючы звышмоцнае карыта і зносаўстойлівыя ўкладышы, ён забяспечвае стабільную падачу без перанапружання матэрыялу, прадухіляючы працу асноўнага блока ў халастым рэжыме або засмечанасць.
Молотковая драбнілку вялікай магутнасці: PCZ1820, 1 адзінка, 1000–1200 тон/гадзіна, магутнасць 450 × 2 кВт. Асноўнае абсталяванне для аднастадыйнага драбнення. Вялікія блокі блакітнага каменя менш за 800 мм падаюцца і непасрэдна здрабняюцца да неабходнага памеру часціц, ухіляючы неабходнасць двухступенчатай канфігурацыі щековая драбнілку плюс ударная драбнілку. Выхад мае добрую форму часціц з мінімальнай колькасцю іголападобных або лускаватых часціц.
Фармовачная драбнілка: XPC1220, 1 адзінка, 500–600 тон/гадзіна, магутнасць 220 × 2 кВт. Гэта прылада, спецыяльна распрацаванае для другаснага драбнення і фарміравання, дадаткова ачышчае матэрыял з першаснай драбнілкі для атрымання больш круглай формы часціц. Гэта не проста рэцыркуляцыйная ўстаноўка, але выконвае спецыяльную функцыю фарміравання.
Двухротарная пясковая машына: ZSJ-1215, 1 агрэгат, 150–220 т/гадз, магутнасць 110 × 4 кВт. Спецыяльна распрацаваны для вытворчасці штучнага пяску. Два ротара круцяцца ў процілеглых кірунках; матэрыял паскараецца малатком, а затым б'е па ротары, які верціцца ў процілеглым кірунку, што прыводзіць да камбінаванай хуткасці ўдару і высокага выхаду пяску. Памер падачы абмежаваны 30 мм або менш, з рэгуляванымі адтулінамі экрана, што дазваляе гнутка кантраляваць модуль дробнасці гатовага пяску.

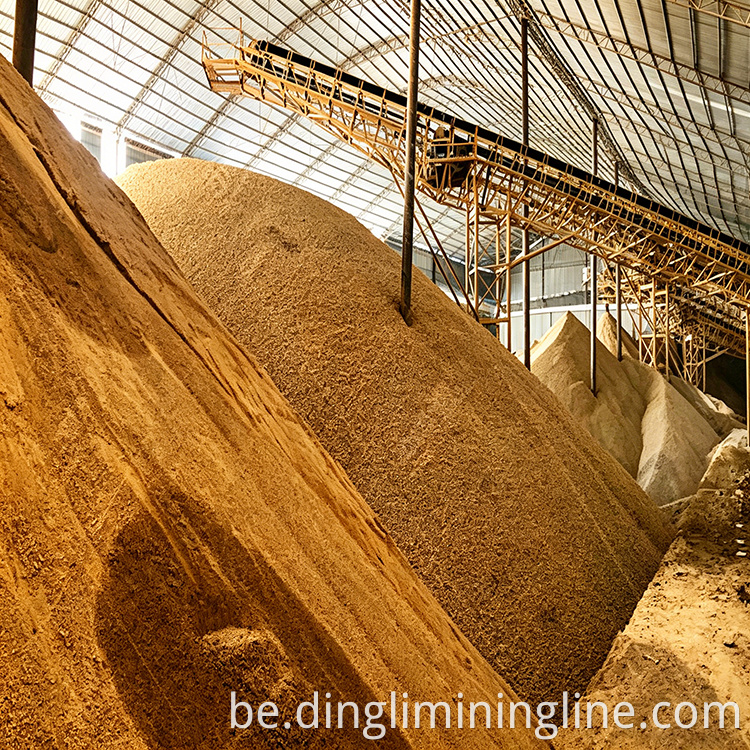

Круглыя вібрацыйныя грохоты: 2YKZ3070 (450–500 т/г, 2 адз.) + 3YKZ2070 (240–300 т/г, 2 адз.) + 3YKZ2060 (180–280 т/г, 1 адз.), усяго 5 адз. Сіты сканфігураваны для вытворчасці пяску і жвіру розных гатункаў, такіх як 05, 12 і 13. Істужачныя канвееры на другім паверсе транспартуюць гатовую прадукцыю ў адпаведныя склады.
2. Тры практычныя варыянты дызайну
2.1 Двухступеністае драбненне з прамежкавым фармаваннем
Малатковая драбнілку + фармовачная драбнілку: двухступеністы працэс драбнення без зваротнага патоку. PCZ1820 служыць асноўнай буйной драбнілкай, у той час як XPC1220 спецыяльна апрацоўвае матэрыял пасля грубага драбнення для фарміравання і дробнага драбнення, забяспечваючы дакладны падзел працы. Аддзяляючы грубае драбненне ад наступнага фармавання, асноўны блок не перагружаецца, а кантроль формы часціц становіцца больш дакладным. Канструкцыя камеры XPC1220 адрозніваецца ад стандартных малатокавых драбнілак. Малаткі круцяцца на 360 градусаў, дазваляючы ім пераварочвацца ў процілеглы бок пасля драбнення, забяспечваючы раўнамерны знос і падоўжаны тэрмін службы. Атрыманы запаўняльнік змяшчае менш ігольчастых і лускападобных часціц, што робіць яго больш папулярным на будаўнічым рынку.
2.2 Двухбаковы скрынінг, модульная канфігурацыя
Пяць грохотаў падзелены на дзве групы: дзве грохоты 2YKZ3070 служаць асноўнымі грохотами з вялікімі паверхнямі прасейвання, а дзве 3YKZ2070 і адна 3YKZ2060 выконваюць дапаможную сартаванне і прасейванне негабарытаў. Паколькі аб'ём зваротнага матэрыялу меншы, чым аб'ём асноўнай падачы, дастаткова меншых мадэляў 2070 і 2060, якія забяспечваюць эфектыўнасць прасейвання і пазбягаюць марнатраўнага завышэння спецыфікацый абсталявання. Памер ячэек экрана можна свабодна змяняць на экранах, што дазваляе заводу вырабляць любы матэрыял, які патрабуе рынак, без неабходнасці спыняць працу для карэкціроўкі працэсу.

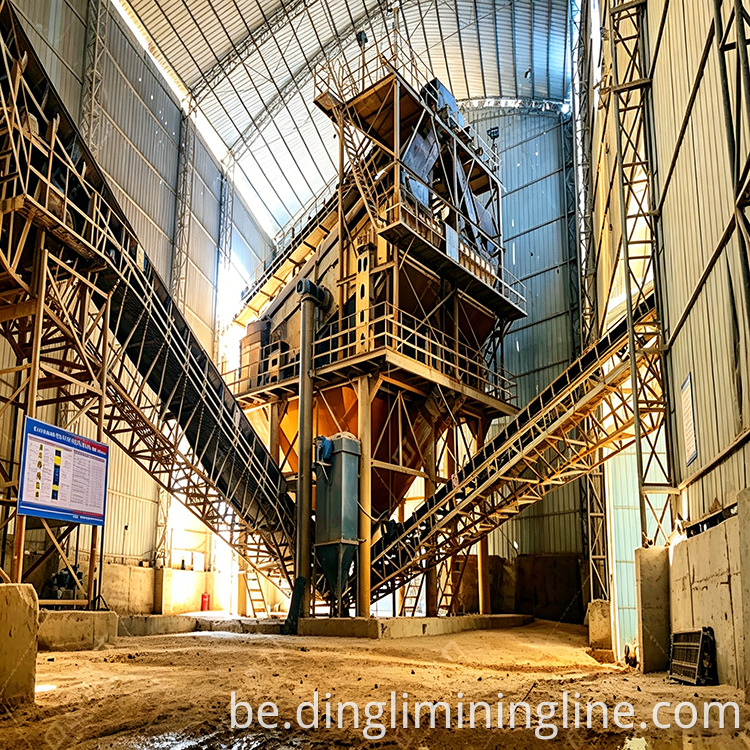

2.3 Сістэма з замкнёным контурам з двухротарным пясочнікам
Уся лінія можа працаваць у замкнёным рэжыме «драбненне + выраб пяску + прасейванне». Двухротарная пясочніца ZSJ-1215 мае ўбудаваны экран; негабарытны матэрыял непасрэдна вяртаецца да ротараў для паўторнага драбнення, забяспечваючы кантраляваную градацыю гатовага пяску. Блакітны камень вельмі далікатны, што робіць яго асабліва прыдатным для апрацоўкі ў двухротарнай пясочніцы. Разам з пескогенератором прадугледжаны асобны шлях драбнілку для фарміравання. У пік сезону, калі дробнага пяску не хапае, сістэма пераключаецца ў рэжым падрыхтоўкі пяску; у непікавы сезон, калі патрабуецца больш запаўняльніка, ён пераключаецца ў рэжым чыстага запаўняльніка. Няма неабходнасці ў дадатковым абсталяванні - простае пераключэнне рэжымаў дазваляе карэктаваць структуру вытворчых магутнасцяў.
3. Водгукі кліентаў і вынікі
Па водгуках карыстальнікаў, якія ўвялі гэту лінію ў эксплуатацыю, і па агульнадаступнай інфармацыі, гэтая лінія дае некалькі адчувальных пераваг:
Экалагічная адпаведнасць: з цалкам закрытай устаноўкай і сістэмамі збору пылу пыл практычна не бачны ў памяшканнях, лёгка адпавядаючы стандартам экалагічнай інспекцыі. Падлога на пляцоўцы застаецца чыстай, а абсталяванне сухім.
Перавышэнне вытворчай магутнасці: разлічана на сутачную прадукцыйнасць 1000 тон, фактычная вытворчасць у перыяды пік можа дасягаць 1200 тон. Абсталяванне распрацавана з дастатковай магутнасцю, што гарантуе адсутнасць недахопу ў пастаўках у пік сезона.
Разумнае кіраванне: вытворчая лінія абсталявана воблачнай сістэмай маніторынгу і модулямі кіравання запасамі. З дыспетчарскай аператары могуць неадкладна вызначыць, куды цячэ матэрыял і дзе могуць узнікнуць патэнцыйныя засоры. Менеджэры таксама могуць праглядаць стан вытворчасці і запасаў у рэжыме рэальнага часу на сваіх мабільных прыладах без неабходнасці наведваць сайт.
Выдатнае месцазнаходжанне і хуткая дастаўка: завод знаходзіцца менш чым у 20 кіламетрах ад асноўных будаўнічых пляцовак у новым раёне Гуйань. Бетанамяшалкі дабіраюцца да аб'екта ўсяго за паўгадзіны, значна зніжаючы транспартныя выдаткі. Перавагай блізкасці да рынку з'яўляецца тое, што грузавікі не ездзяць пустымі, а грашовыя сродкі хуткія.
4. Некалькі думак
Калі ў вас ёсць блакітны камень або вапняк з чаканай прадукцыйнасцю 1000 тон у гадзіну, і вы хочаце вырабляць як шчэбень, так і пясок, то гэтая лінія «дзве драбнілкі + падвойнае выраб пяску + шматкропкавае прасейванне» - вельмі надзейны варыянт. Інвестыцыі значна меншыя, чым у кануснай драбнілцы, а працэс карацейшы з меншай колькасцю канвеераў, што прыводзіць да меншай колькасці патэнцыйных кропак адмовы падчас працы. Канчатковы прадукт мае выдатную форму часціц, што забяспечвае лёгкі продаж як на бетонных заводах, так і на дарожна-будаўнічых праектах.
Вам варта наведаць падобныя праекты, якія зараз працуюць іншымі кампаніямі, а не проста гартаць брашуры. Засяродзьцеся на гэтых ключавых момантах: як доўга працуе зваротны канвеер (празмерны час працы можа паказваць на недастатковую эфектыўнасць прасейвання), ці раўнамернае размеркаванне матэрыялу па пяці экранах і ці ёсць істотныя змены ў аб'ёме вытворчасці пасля таго, як галоўкі малатка выкарыстоўваліся на працягу аднаго або двух месяцаў. Гэтыя звесткі на месцы значна больш пераканаўчыя, чым тэарэтычныя параметры ў інструкцыях па прадуктах.
