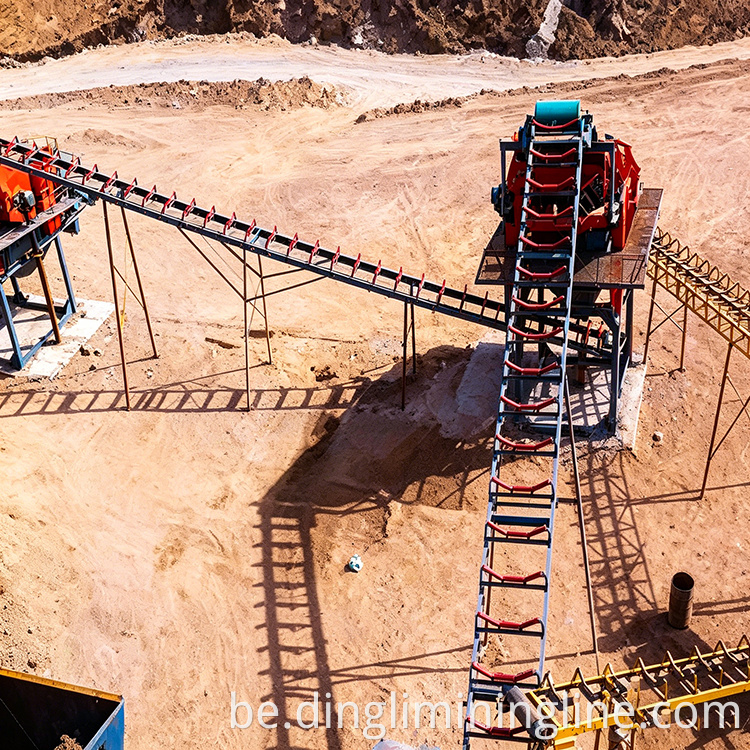

Гэтая лінія для вырабу і прамывання вапняковага пяску магутнасцю 300 тон у гадзіну была распрацавана Zhongyu Dingli для кліента. У праекце выкарыстоўваецца канфігурацыя «драбненне + прасейванне + прамыванне», якая ахоплівае ўсе істотныя этапы ад падачы, драбнення і прасейвання да вытворчасці і прамывання пяску. Уся лінія займае кампактную плошчу, але вырабляе пясок з выдатнай формай часціц і высокай чысцінёй. Важна адзначыць, што ён патрабуе адносна нізкіх першапачатковых інвестыцый, што робіць яго тыповым прыкладам для малых і сярэдніх пясчана-жвіровых праектаў.
1. Асноўнае абсталяванне і працоўны працэс
Мяркуючы па спісе абсталявання, камплектацыя не занадта складаная:
Вібрацыйны сілкавальнік: DLZGC1250P, 1 адзінка, прадукцыйнасцю 250-500 тон у гадзіну. Маючы звышмоцнае карыта і зносаўстойлівыя ўкладышы, ён забяспечвае стабільнае кармленне без скокаў матэрыялу. Вялікія вапняковыя блокі стабільна падаюцца ў наступную малатоковую драбнілку, прадухіляючы прастой і затор матэрыялу.
Малатковая драбнілку: XPC1216, 1 адзінка, магутнасцю 400–500 тон у гадзіну. Гэта з'яўляецца асноўным вузлом ўсёй лініі, выконваючы як драбненне, так і форму. Вапняк паступае ў машыну і выходзіць з выдатнай формай часціц, утвараючы кубічныя часціцы. З намінальнай магутнасцю 200 × 2 кВт ён лічыцца адносна энергаэфектыўным для гэтага ўзроўню вытворчай магутнасці.
Круглыя вібрацыйныя грохоты: адзін 2YKZ3070 і адзін 3YKZ2670 з прадукцыйнасцю 450–500 тон і 280–400 тон у гадзіну адпаведна. Першы ўяўляе сабой двухпалубны грохот, які галоўным чынам адказвае за вытворчасць чыстай гатовай прадукцыі; апошняя ўяўляе сабой трохпалубны экран, які адказвае за класіфікацыю шчэбеню ў розныя спецыфікацыі будаўнічых матэрыялаў, такіх як жвір і шчэбень. Два экраны працуюць паслядоўна, забяспечваючы поўны дыяпазон выходных характарыстык.
Пескамыйка лопастная: XS3500, 1 адзінка, прадукцыйнасцю 120-600 тон у гадзіну, магутнасцю 11 кВт. Уключэнне гэтай машыны - самая адметная асаблівасць гэтай лініі. Большасць невялікіх ліній выконваюць толькі драбненне і прасейванне, у выніку чаго атрымліваецца гатовы пясок, які змяшчае гліну і дробныя часціцы, якія бетонныя заводы не жадаюць выкарыстоўваць. Гэтая пясочніца мае функцыю абязводжвання, вырабляючы чысты пясок, які лёгка прадаецца. Прылада гідрацыклон таксама аднаўляе дробны пясок, зводзячы да мінімуму страты.
Істужачныя канвееры: некалькі адзінак. Яны злучаюць усё абсталяванне ў бесперапынны паток ад падачы да драбнення, прасейвання і мыцця, забяспечваючы плаўнае перамяшчэнне матэрыялу без неабходнасці яго зваротнай перадачы.
2. Тры моцныя бакі дызайну
2.1 Драбненне і фармоўка за адзін крок

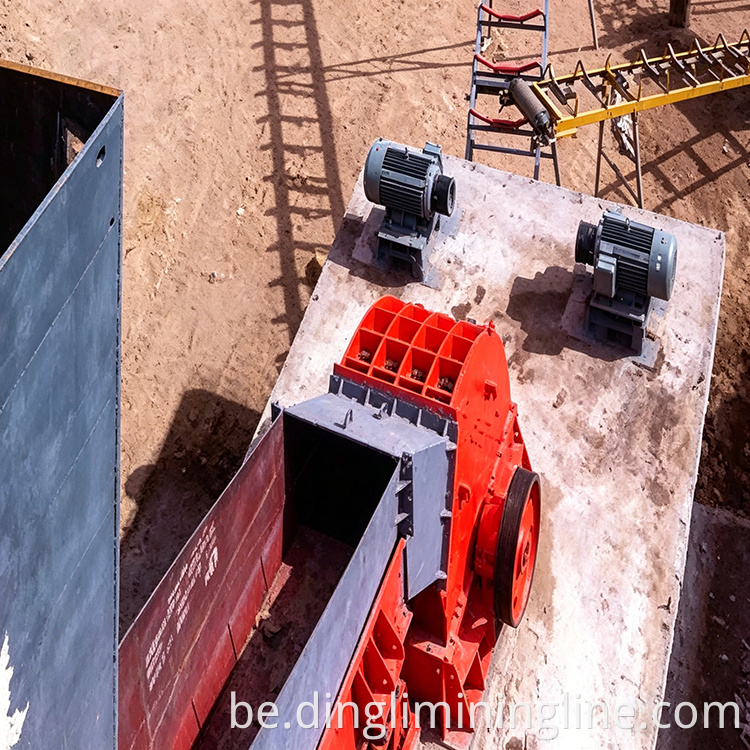

Молотковая драбнілку XPC1216 адначасова выконвае драбненне і фарміраванне. Гэта не проста здрабняе матэрыял; замест гэтага, дзякуючы ўдару паміж малаткамі і пласцінамі ўкладыша, ён фармуе вапняк у дакладна акрэсленыя кубічныя часціцы. З мінімальнай колькасцю часціц у форме іголак і шматкоў, вынік адпавядае дакладным патрабаванням да будаўнічых запаўняльнікаў. Прадукцыйнасць гэтай драбнілкі складае 400–500 тон у гадзіну, што забяспечвае маржу 30–40% для вытворчай лініі магутнасцю 300 тон, забяспечваючы бесперабойную працу нават у пік сезона.

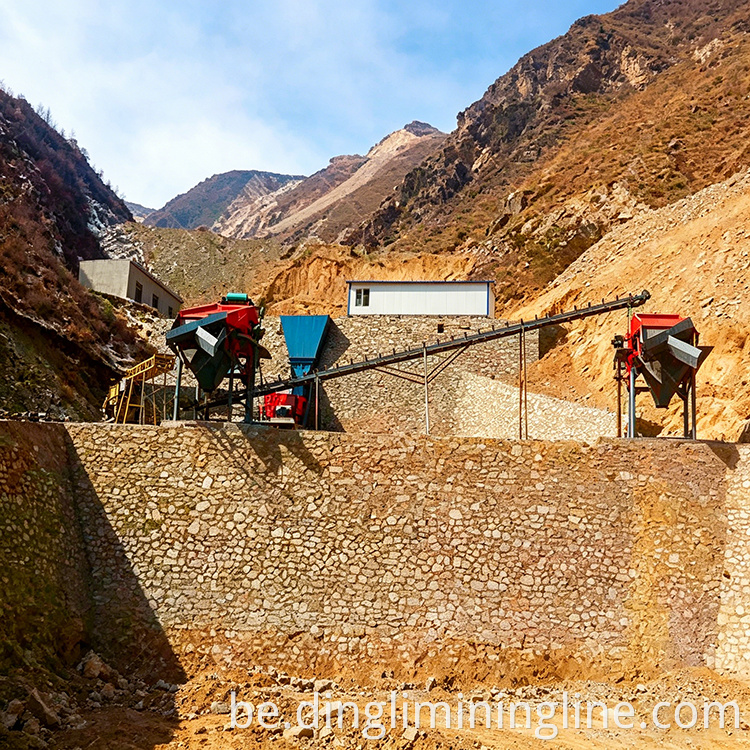

2.2 Двухслаёвы і трохслаёвы экраны ў тандэме
Экраны 2YKZ3070 і 3YKZ2670 спалучаныя. Першы экран вырабляе гатовы запаўняльнік, а другі - пясок і вяртае матэрыял. Гаворка не ідзе пра ўсляпую закупку дадатковага абсталявання, а пра размеркаванне задач у адпаведнасці з вытворчымі рытмамі і патрэбамі. Камбінацыя двухслаёвых і трохслаёвых грохотаў забяспечвае поўны спектр гатовай прадукцыі — першаснага, другаснага і трацічнага друзу, каменнага парашка і штучнага пяску — усё гэта вырабляецца за адзін праход, ухіляючы неабходнасць паўторнага прасейвання і змены сеткі.
2.3 Прамыванне пяску з абязводжваннем
Колавая машына для мыцця пяску XS3500 - асноўны момант. Многія падобныя дробнасерыйныя лініі спыняюцца на вытворчасці прамысловага пяску, прадаючы гатовую прадукцыю непасрэдна - у выніку пясок забруджаны каменным парашком, які будаўнічыя пляцоўкі выкарыстоўваюць неахвотна. Гэтая лінія ўключае ў сябе стадыю прамывання пяску, дзе дробны парашок, які ўтвараецца падчас драбнення вапняка, змываецца, і пасля абязводжвання атрымліваецца чысты прамысловы пясок. Ён адпавядае экалагічным нормам і мае выдатную якасць, што робіць яго больш папулярным сярод бетонных заводаў і будаўнічых брыгад. Акрамя таго, у яго нізкае энергаспажыванне, для дасягнення прадукцыйнасці 120–600 тон патрабуецца ўсяго 11 кВт.
3. Водгукі кліентаў і прадукцыйнасць у рэальным свеце
Згодна з водгуках аб праекце, тут ёсць некалькі адчувальных пераваг:
Нізкія інвестыцыйныя выдаткі і кароткі перыяд акупнасці: для гэтай лініі патрабуецца ўсяго некалькі адзінак абсталявання — ніякіх вялікіх конусных драбнілак або шматступенных машын для вытворчасці пяску. Парог інвестыцый для ўсёй лінейкі ніжэй, чым для аналагічных канфігурацый. Некаторыя кліенты паведамляюць, што акупляюць свае інвестыцыі менш чым за паўтара года, а ўсё пасля гэтага - прыбытак.
Выдатная форма часціц і чысты гатовы пясок: запаўняльнік, атрыманы малатковай драбнілкай, мае натуральна кубічную форму. Пасля таго, як мыйка пяску выдаляе дробны парашок, пясок выглядае чыстым і не становіцца шэрым пры змешванні з вадой. Прасоўваючы прадукт на суседнія заводы, яны неадкладна выкарыстоўвалі яго для вырабу пробных узораў; трываласць адпавядала стандартам, а заказы паступалі хутка.
Абсталяванне даўгавечнае і патрабуе мінімальнага абслугоўвання: малаткі малатокавай драбнілкі XPC1216 служаць доўга пры апрацоўцы вапняка і не патрабуюць частай замены. Пескамыйка і экраны патрабуюць толькі звычайнага абслугоўвання, якое не патрабуе спецыяльных тэхнікаў; нават невялікія заводы справяцца самі.
Стабільная пагадзінная прадукцыйнасць, якая фактычна дасягае каля 350 тон: устаноўка, разлічаная на 300 тон, уключае малаткавую драбнілку магутнасцю 400–500 тон і некалькі грохотаў. Пры рэальнай эксплуатацыі яна можа дасягаць 350–380 тон падчас невялікіх пікаў. Працэсы кармлення, драбнілкі, прасейвання, прамывання пяску зладжаныя, паміж імі няма вузкіх месцаў.
4. Некалькі думак
Калі вы працуеце з матэрыяламі сярэдняй цвёрдасці, такімі як вапняк, і імкнецеся да пагадзіннай прадукцыйнасці каля 300 тон, і жадаеце ў якасці канчатковых прадуктаў як шчэбень, так і прамыты прамыты пясок - пры абмежаваным бюджэце і пазбягаючы празмерна складаных шматступеністых установак для драбнення і вытворчасці пяску - гэту кароткую тэхналагічную лінію «малатковая драбнілку + падвойныя грохоты + пяскомыйка» варта разгледзець. Ён адрозніваецца простай канфігурацыяй, нізкімі ўкладаннямі і забяспечвае чысты вынік.
Мы рэкамендуем наведаць працоўныя месцы падобных праектаў і звярнуць пільную ўвагу на наступныя аспекты: ці ўтрымліваюць сцёкавыя воды, якія скідаюцца з пескапрамывальніка, высокую канцэнтрацыю дробных часціц (з указаннем дастатковасці аднаўлення); ці лёгка замяніць экраны на двух вібрасітах; і ці ёсць істотныя змены ў форме часціц на выхадзе пасля таго, як галоўкі малатка выкарыстоўваліся на працягу аднаго або двух месяцаў. Гэтыя дэталі даюць больш дакладную карціну, чым характарыстыкі ў брашурах.
