1. Спіс канфігурацыі абсталявання
Канфігурацыя вытворчай лініі:

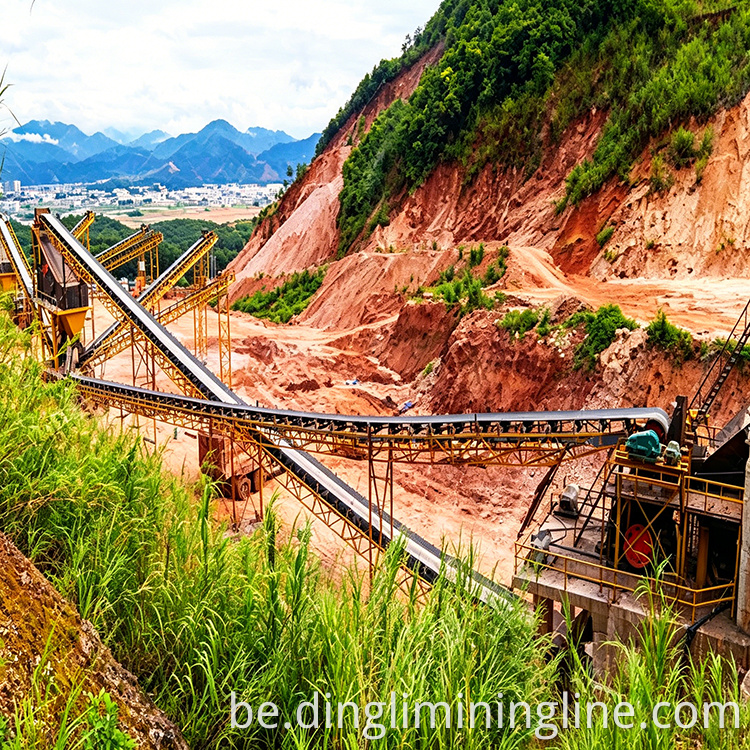

Фідэр вібрацыйны: DLZGC1238, 1 адз., прадукцыйнасць 250–400 тон у гадзіну, магутнасць 2×11 кВт.
Звышмоцны жолаб, прызначаны для раўнамернага размеркавання вялікіх кавалкаў вапняка ў драбнілку, прадухіляючы як скокі матэрыялу, так і перапынкі

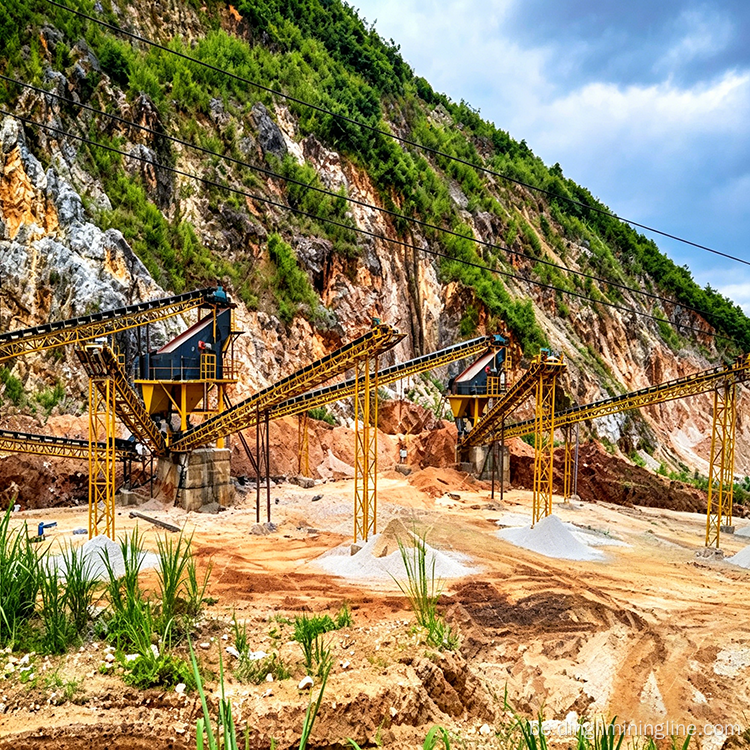

Молотковая роторная драбнілка вялікай магутнасці: DLPCZ1512, 1 адзінка, прадукцыйнасць 250–400 тон у гадзіну, магутнасць 132 × 2 кВт
Стрыжневая машына для аднастадыйнага драбнення; вапняк памерам менш за 800 мм непасрэдна драбніцца да неабходнага памеру, ухіляючы неабходнасць другаснага грубага драбнення
Вібрагрохот: DL3YKQ2470, 1 адзінка, прадукцыйнасць 70–400 тон у гадзіну
Трохслаёвы экран, які падзяляе матэрыял на тры класа памеру часціц
Лёгкі вібрацыйны грохот: DL2YKQ2470, 1 адзінка, магутнасць 70–400 тон у гадзіну
Двухслаёвы экран, які выконвае заключны раунд тонкай сарціроўкі
Гэтая камбінацыя з чатырох блокаў не з'яўляецца асабліва складанай для ўстаноўкі такога маштабу, але сістэма прасейвання заслугоўвае ўвагі - цяжкі трохслаёвы і лёгкі двухслаёвы злучаны паслядоўна, што дазваляе працэсу пераходзіць непасрэдна ад грубага прасейвання да тонкага прасейвання за адзін крок, пазбаўляючы ад неабходнасці перамяшчэння матэрыялу наперад і назад.
2. Чатыры вартыя ўвагі асаблівасці дызайну
2.1 Падрабязныя тэхнічныя характарыстыкі прадукту, скрынінг за адзін праход
Праект патрабуе вельмі канкрэтных спецыфікацый прадукцыі: 28–34 мм, 12–28 мм, 7–12 мм, 4–7 мм, а таксама дробныя дробкі менш за 4 мм. У агульнай складанасці пяць спецыфікацый патрабаванні да сістэмы скрынінга значныя. Большасць ліній гэтага маштабу звычайна вырабляюць толькі дзве ці тры спецыфікацыі; рамкі экрана не вытрымліваюць такой дробнай градацыі, або эфектыўнасць экранавання занадта нізкая. Тут мы разгарнулі трохдэкавы экран 3YKQ2470 у спалучэнні з двухдэкавым экранам 2YKQ2470. Трохпалубны сіта спачатку аддзяляе тры буйныя фракцыі, у той час як двухпалубны сіта далей раздзяляе дробны матэрыял, утвараючы шматступеньчатую ланцужок прасейвання «3+2». Адна лінія можа адначасова вырабляць пяць розных гатункаў матэрыялу.

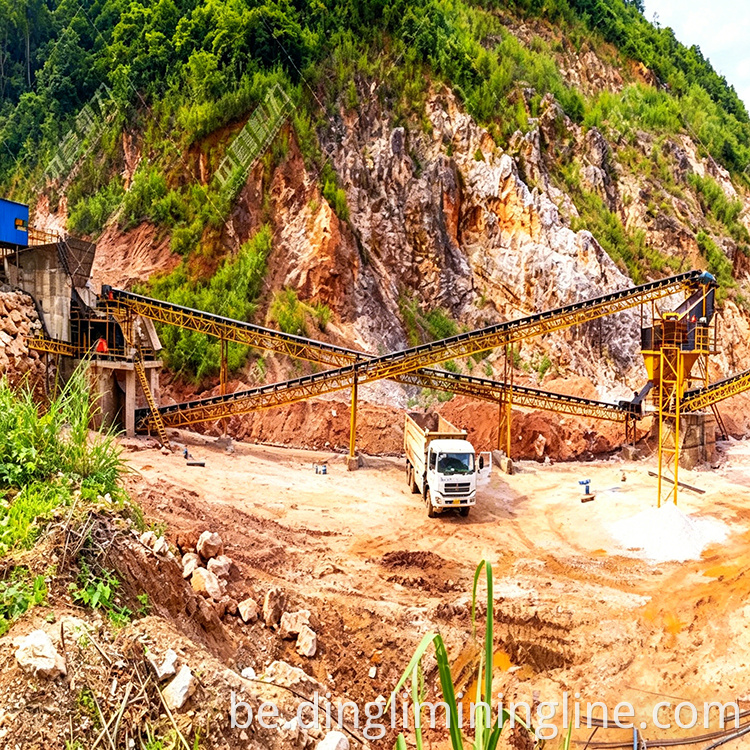

Цяжкая малаткавая драбнілка 2.2 забяспечвае драбненне за адзін праход, скарачаючы працэс
Цяжкая малаткавая драбнілку DLPCZ1512 ідэальна падыходзіць для такога маштабу працы. З адтулінай падачы да 800 мм ён апрацоўвае вапняк непасрэдна да гатовага памеру часціц, ухіляючы неабходнасць у другаснай першаснай драбнілцы, такой як щековая або ўдарная драбнілку. Больш кароткі тэхналагічны працэс памяншае колькасць канвеераў, натуральным чынам зніжаючы ўзровень адмоваў.
2.3 Аптымальнае адпаведнасць паміж фідэрам і асноўным блокам
Прадукцыйнасць вібрацыйнага сілкавальніка DLZGC1238 складае 250–400 тон у гадзіну, што ідэальна адпавядае магутнасці 250–400 тон цяжкай малатокавай драбнілкі. Крывыя магутнасці двух блокаў значна перакрываюцца, што прадухіляе сітуацыі, калі кармушка не можа паспяваць за асноўным блокам або калі празмерная падача выклікае закаркаванне. У многіх дробных прадпрыемствах доўгатэрміновыя неадпаведнасці паміж магутнасцямі падачы і галоўнай драбнілкі з'яўляюцца асноўнай прычынай затораў матэрыялу або прастою.
2.4 Дызайн модульнай сістэмы скрынінга, які збалансаваў эфектыўнасць і кошт
Моцны трохпавярховы грохот спраўляецца з асноўнай задачай прасейвання, у той час як лёгкі двухпалусны грохот спраўляецца з тонкай атрадкай. Моцны грохот забяспечвае высокую прапускную здольнасць, а лёгкі грохот апрацоўвае дробны матэрыял - выразны падзел працы, а не проста складванне абсталявання.
3. Зваротная сувязь па праекце
На падставе назіранняў на месцы:
Ёмістасць прасейвання перавышае патрабаванні: у той час як дызайн прадугледжваў пяць спецыфікацый гатовай прадукцыі, дыяпазон рэгулявання сістэмы прасейвання не толькі змяшчае гэтыя пяць, але і дазваляе хутка пераключацца на спецыфікацыі, якія адказваюць патрабаванням рынку, проста змяняючы сетку экрана.
Выдатная форма часціц і высокая эфектыўнасць прасейвання: Матэрыял з звышмоцнай малатковай ударнай драбнілкі мае кубічную форму часціц з мінімальнай колькасцю іголападобных або лускаватых часціц. Падчас прасейвання ён не чапляецца за сетку і не забівае адтуліны, забяспечваючы стабільную эфектыўнасць прасейвання.
Кармушка зносаўстойлівая, без рызыкі зносу ніжняй пласціны нават пры працяглым выкарыстанні: кармушка серыі DLZGC прайшла дбайную зносаўстойлівасць; нават з матэрыяламі сярэдняй цвёрдасці, такімі як вапняк, ніжняя пліта не патрабуе замены на працягу некалькіх гадоў.
Лакалізаваная пасляпродажная падтрымка з'яўляецца надзейнай: Юньнань не з'яўляецца цэнтрам буйных вытворцаў абсталявання, але Zhongyu Dingli падтрымлівае мясцовую каманду абслугоўвання. Яны аператыўна рэагуюць на ўвод у эксплуатацыю або няспраўнасці, і кліенты асобна адзначаюць гэты момант у сваіх водгуках.
4. Асноўныя дэталі, якія варта адзначыць

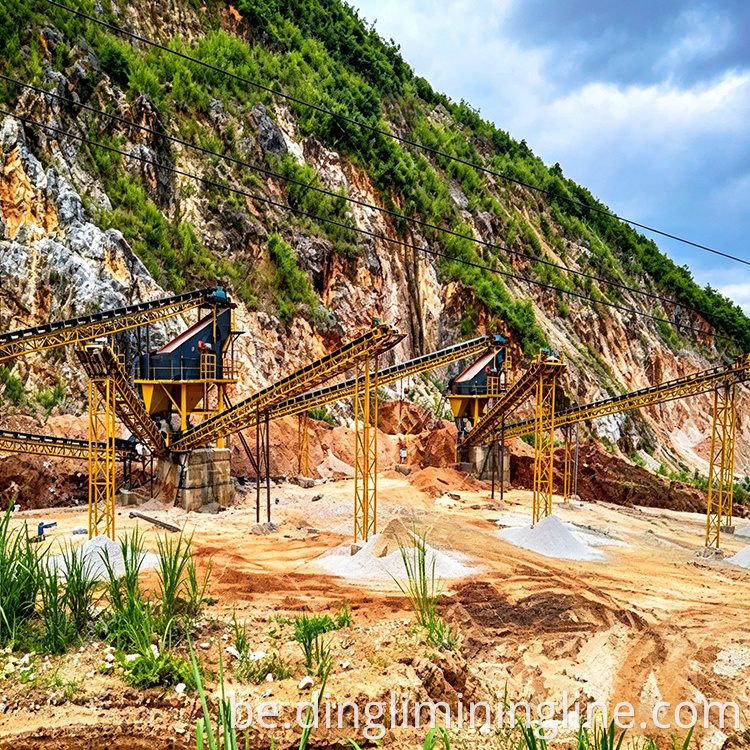

Акрамя разнастайнасці памераў прадукцыі, агульная канструкцыя гэтай 300-тоннай лініі па сутнасці ўяўляе сабой тыповую канфігурацыю «кармушка + цяжкая малаткавая драбнілку + шматступеннае грохот». У гэтай рамках некалькі дэталяў заслугоўваюць увагі:
Утрыманне гліны ў матэрыяле: калі вапняковыя паверхні пакрытыя рыхлай глебай, узровень пылу павялічыцца пасля траплення ў драбнілку, што робіць экраны схільнымі да засмечвання. Калі сыравіна асабліва брудная, рэкамендуецца дадаць стадыю папярэдняга прасейвання або выкарыстоўваць распыленне вады для падаўлення пылу
Частата замены экрана: хоць пяць розных спецыфікацый можна падзяліць з дапамогай камбінацыі экранаў, чым большая колькасць спецыфікацый, тым большы знос кожнага пласта экрана і тым больш працаёмкай становіцца замена экрана.
Грузападымальнасць лёгкіх грохотаў: 2YKQ2470 - гэта лёгкі вібрацыйны грохот. Ён без праблем апрацоўвае дробныя матэрыялы, але калі ён выкарыстоўваецца на працягу працяглых перыядаў для апрацоўкі больш цяжкіх грубых матэрыялаў, гэта паўплывае на тэрмін службы рамы экрана.
5. Параўнанне з чыгуначнымі шляхамі забеспячэння
Гэтая лінія размешчана недалёка ад трасы Ліньцан да порта Цыншуйхэ, і раней гатовыя запаўняльнікі выкарыстоўваліся пры будаўніцтве хуткасных дарог. Падобны праект можна ўбачыць на ўчастку Jinghong чыгункі Yuxi-Mengla, пабудаванай кампаніяй Zhongyu Dingli, якая таксама выкарыстоўвала фідэр ZG1238, звышмоцную малатковую драбнілку PCZ1512 і вібрасіта 4YKQ2470 для пастаўкі матэрыялаў для будаўніцтва чыгункі. Гэта дэманструе, што звышмагутная малаткавая драбнілку PCZ1512 у спалучэнні з канфігурацыяй шматдэкавага сіта з'яўляецца часта прымаемым рашэннем у праектах чыгуначнай інфраструктуры і падыходзіць для праектаў з жорсткімі патрабаваннямі да формы і трываласці часціц.
Нашы лініі па вытворчасці пяску і жвіру могуць пахваліцца шырокім і ўсебаковым ахопам, і мы прапануем поўны спектр канфігурацый ад індывідуальнага аўтаномнага абсталявання да поўных вытворчых ліній пад ключ, уключаючы драбільна абсталяванне, абсталяванне для вытворчасці пяску, абсталяванне для прасейвання, абсталяванне для кармлення, горны канвеер і мабільную драбнілку. Мы прапануем індывідуальныя рашэнні для драбнення і апрацоўкі поўнага спектру матэрыялаў, уключаючы блакітны камень, вапняк, базальт, граніт, гальку, камень вугалю, кальцыт, кварцавы камень, даламіт, жалезную руду, барыт, дыябаз, туф і вапняк з высокім утрыманнем кальцыя, а таксама мэтавыя рашэнні для апрацоўкі кааліну. Мы таксама прапануем прафесійныя рашэнні для драбнення цвёрдых прамысловых адходаў, такіх як дзындра і хвасты, і комплексныя рашэнні для ачысткі будаўнічых і зносавых адходаў. У дадатак да рашэнняў для стацыянарных вытворчых ліній для розных матэрыялаў, мы таксама пастаўляем гнуткія рашэнні для мабільных гусенічных установак для задавальнення разнастайных эксплуатацыйных патрэб на месцы вытворчасці пяску і жвіру.
